Teplovodní podlahové vytápění: jak funguje a co stojí

Princip fungování teplovodního podlahového vytápění

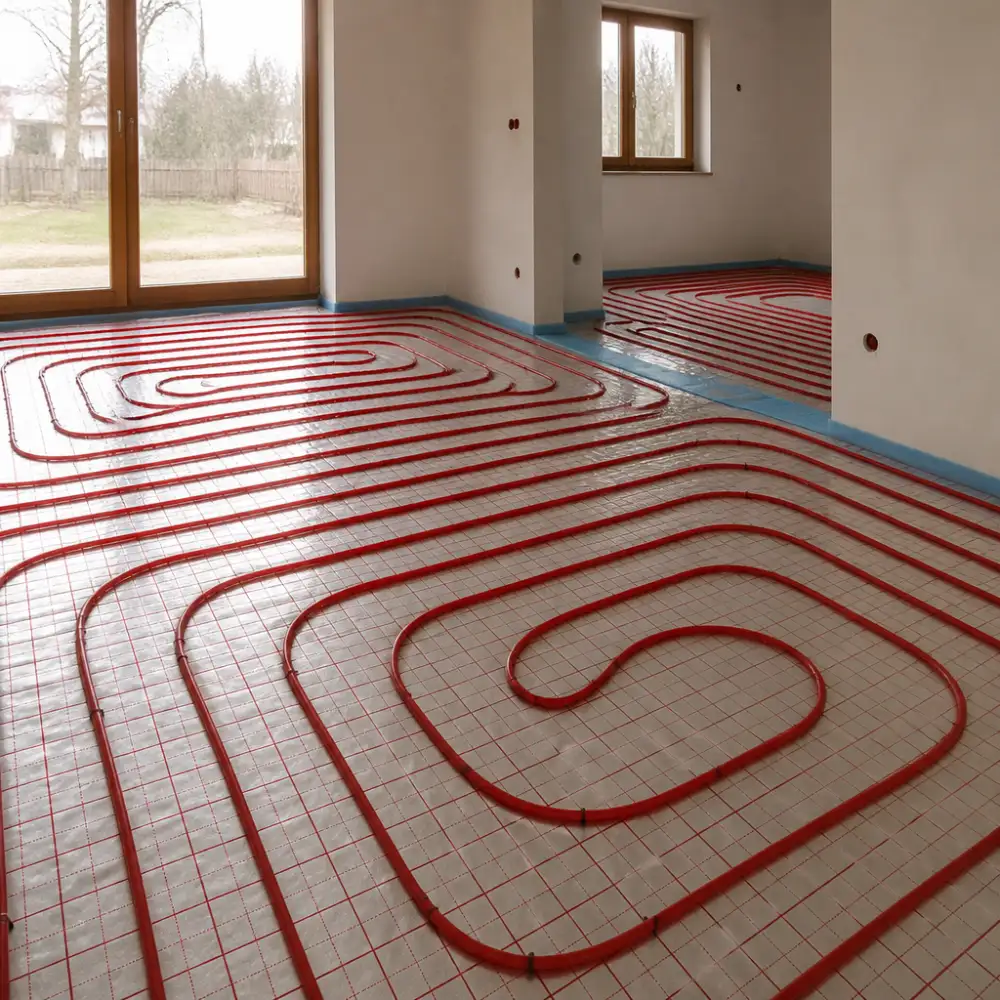

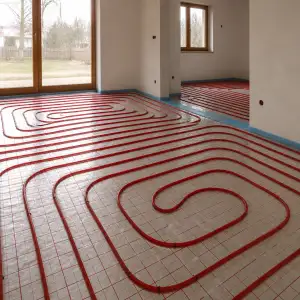

Teplovodní podlahové vytápění představuje jeden z nejkomfortnějších způsobů, jak zajistit příjemné teplo v interiéru. Jeho základní myšlenka spočívá v tom, že teplá voda proudí soustavou speciálních trubek, které jsou uloženy přímo pod podlahou místnosti. Tím se celá podlahová plocha stává jakýmsi velkým sálavým tělesem, které rovnoměrně vyzařuje teplo do prostoru nad ní.

Celý systém funguje na principu nízkoteplotního vytápění, což znamená, že teplonosné médium – tedy voda – nemusí dosahovat tak vysokých teplot jako u klasických radiátorů. Zatímco radiátory vyžadují teplotu vody kolem 60 až 75 stupňů Celsia, podlahové vytápění pracuje nejčastěji s teplotou v rozmezí 30 až 45 stupňů Celsia. Tato skutečnost má zásadní vliv na efektivitu celého systému a také na jeho provozní náklady.

Trubky, které jsou srdcem celého systému, jsou vyrobeny z materiálů odolných vůči tlaku, teplotním změnám i chemickým vlivům. Nejčastěji se používají trubky z polyetylénu se zvýšenou tepelnou odolností, označovaného jako PE-RT, nebo trubky z polybuten-1, případně vícevrstvé kompozitní trubky. Tyto trubky jsou kladeny do různých vzorů – nejběžnější je spirálové uspořádání nebo uspořádání ve tvaru meandru. Spirálové uspořádání zajišťuje rovnoměrnější rozložení tepla, protože přívodní a zpětné potrubí se střídají vedle sebe a vzájemně se tepelně ovlivňují.

Voda je do systému přiváděna z rozdělovače, který je obvykle umístěn v technické místnosti nebo ve skříňce v chodbě. Rozdělovač slouží jako centrální uzel celé soustavy, odkud se teplá voda distribuuje do jednotlivých okruhů, přičemž každý okruh zpravidla obsluhuje jednu místnost nebo její část. Tím je umožněno nezávislé řízení teploty v každé místnosti zvlášť, což přispívá k výraznému zvýšení komfortu i úsporám energie.

Teplo z trubek se přenáší nejprve do betonové mazaniny nebo anhydritového potěru, do kterého jsou trubky zalité. Tato akumulační vrstva má zásadní vliv na celkové chování systému – dokáže teplo uchovávat a postupně ho uvolňovat do místnosti. Právě díky tomu podlahové vytápění reaguje na změny nastavené teploty pomaleji než radiátory, ale zároveň udržuje teplotu stabilnější a rovnoměrnější.

Sálání tepla z podlahy probíhá přirozenou cestou – teplo vyzařuje směrem nahoru a ohřívá vzduch v celém prostoru místnosti. Teplota u podlahy je přitom vyšší než teplota u stropu, což odpovídá přirozeným fyziologickým potřebám člověka. Nohy jsou v teple, zatímco hlava zůstává v chladnějším vzduchu – přesně tak, jak to lidskému tělu nejlépe vyhovuje.

Správné fungování celého systému závisí také na kvalitní tepelné izolaci, která je umístěna pod vrstvou s trubkami. Bez dostatečné izolace by se teplo ztrácelo do konstrukce podlahy a do spodních pater nebo zeminy, což by výrazně snižovalo účinnost celého systému. Izolační vrstva tak tvoří nezbytný základ každé správně navržené instalace teplovodního podlahového vytápění.

Historie a vývoj tohoto způsobu vytápění

Podlahové vytápění má kořeny hluboko v historii lidské civilizace, přičemž první zmínky o podobném principu ohřevu obytných prostor sahají až do starověku. Již staří Římané přišli s geniálním systémem zvaným hypocaustum, který fungoval na principu rozvodu horkého vzduchu pod podlahou a uvnitř stěn budov. Tento systém byl využíván především v termálních lázních, vilách bohatých patricijů a veřejných budovách po celé Římské říši. Horký vzduch produkovaný spalováním dřeva v podzemních pecích proudil dutými prostory pod dlaždicemi a ohříval celý prostor rovnoměrně zdola nahoru. Šlo o mimořádně sofistikované řešení na svou dobu, které ovšem po pádu Říma upadlo na dlouhá staletí v zapomnění.

Podobné principy vytápění zdola byly nezávisle na sobě objeveny i v jiných částech světa. V Koreji se od středověku používal systém známý jako ondol, kdy horký vzduch z kuchyňského ohniště proudil pod kamennou podlahou a ohříval celou místnost. Tento způsob vytápění byl v Koreji natolik zakořeněný, že přetrval v různých podobách až do moderní doby. Čínská verze podobného systému se nazývala kang a fungovala na obdobném principu.

Skutečný zlom v historii podlahového vytápění přišel až ve 20. století, kdy technologický pokrok umožnil využít místo horkého vzduchu teplou vodu jako teplonosné médium. Průkopníkem moderního teplovodního podlahového vytápění byl britský architekt a vynálezce Arthur H. Barker, který na počátku 20. století experimentoval s rozvodem teplé vody v trubkách zabudovaných do podlahových konstrukcí. Jeho myšlenky postupně přebírali další inženýři a architekti, kteří systém zdokonalovali a přizpůsobovali praktickým potřebám stavebnictví.

Ve třicátých a čtyřicátých letech minulého století začalo teplovodní podlahové vytápění pronikat do luxusnějších rezidenčních staveb, především v anglosaských zemích. Tehdy se jako materiál pro trubky používaly měděné nebo ocelové rozvody, které byly zality do betonové mazaniny. Tyto systémy sice fungovaly spolehlivě, avšak jejich největší slabinou byla náchylnost ke korozi a obtížná opravitelnost v případě poruchy. Pokud trubka v betonu praskla nebo začala netěsnit, oprava znamenala rozsáhlé bourací práce.

Zásadní technologický průlom přinesla až druhá polovina 20. století s rozvojem plastových a kompozitních materiálů. Vývoj polyetylenových trubek, zejména trubek z síťovaného polyetylénu (PEX), zcela změnil možnosti podlahového vytápění. Tyto trubky byly nejen odolné vůči korozi, ale také pružné, snadno tvarovatelné a schopné odolávat dlouhodobému působení teplé vody bez degradace materiálu. Výroba PEX trubek se postupně zdokonalovala a dnes existují různé typy tohoto materiálu označované jako PEX-a, PEX-b a PEX-c, lišící se způsobem výroby a výslednými vlastnostmi.

V sedmdesátých letech, v době ropné krize, získalo podlahové vytápění nový impuls. Energetická náročnost vytápění budov se stala palčivým společenským tématem a architekti i stavební inženýři začali hledat úspornější alternativy k tradičním radiátorovým soustavám. Teplovodní podlahové vytápění nabízelo zásadní výhodu v tom, že pracuje s nižší teplotou vody než klasické radiátory — zatímco radiátory vyžadují teplotu okolo 70–80 °C, podlahové vytápění vystačí s teplotou 30–45 °C. Tato vlastnost jej předurčuje k ideální spolupráci s tepelnými čerpadly a kondenzačními kotli, které dosahují nejvyšší účinnosti právě při nízkoteplotním provozu.

V průběhu osmdesátých a devadesátých let se teplovodní podlahové vytápění postupně demokratizovalo a přestalo být výsadou luxusních staveb. Snižující se ceny plastových trubek, rozvoj standardizovaných systémových řešení a rostoucí dostupnost odborných instalatérů způsobily, že tento způsob vytápění začal pronikat do běžné bytové výstavby. Výrobci začali nabízet kompletní systémová řešení zahrnující nejen trubky, ale také rozdělovače, regulační prvky a speciální tepelně izolační podložky, které usnadňovaly instalaci a zvyšovaly energetickou účinnost celého systému.

Na přelomu tisíciletí se teplovodní podlahové vytápění stalo v mnoha evropských zemích standardní součástí novostaveb. Česká republika v tomto ohledu nezůstávala pozadu — s rozvojem developerské výstavby a rostoucími nároky na komfort bydlení se podlahové vytápění stalo běžnou součástí moderních bytů a rodinných domů. Dnes patří mezi nejoblíbenější způsoby vytápění v novostavbách a jeho obliba nadále roste i v souvislosti s trendem využívání obnovitelných zdrojů energie.

Typy trubek používaných v systému

Volba správného typu trubek představuje jeden z nejzásadnějších kroků při návrhu a realizaci teplovodního podlahového vytápění. Právě trubky tvoří páteř celého systému, protože skrze ně proudí teplá voda, která postupně předává teplo do podlahové konstrukce a odtud dál do celého obytného prostoru. Každý typ trubky má své specifické vlastnosti, výhody i nevýhody, a proto je důležité věnovat jejich výběru náležitou pozornost.

Nejrozšířenějším materiálem, který se v současné době používá pro rozvody teplovodního podlahového vytápění, je polyetylen s vyšší hustotou, označovaný jako PE-X nebo PEX. Tento materiál prošel procesem síťování, díky němuž získal výjimečnou odolnost vůči vysokým teplotám a tlakům. Trubky z PE-X jsou pružné, snadno se ohýbají a kladou, přičemž si zachovávají svůj tvar i po dlouhodobém namáhání. Jejich životnost se odhaduje na desítky let, což z nich činí spolehlivou volbu pro systémy, které jsou po instalaci zabetonovány a prakticky nedostupné pro případné opravy. Síťovaný polyetylen navíc vykazuje takzvanou tvarovou paměť, tedy tendenci vracet se do původního tvaru, což může být při instalaci mírnou nevýhodou, ale zároveň to svědčí o pevnosti a odolnosti materiálu.

Dalším velmi oblíbeným materiálem jsou vícevrstvé kompozitní trubky, označované zkratkou PE-RT/Al/PE-RT nebo PEX/Al/PEX. Tyto trubky se skládají z několika vrstev, přičemž středová vrstva je tvořena hliníkovou fólií, která je z obou stran obalena plastovým materiálem. Hliníková vrstva plní hned několik důležitých funkcí – výrazně snižuje difuzi kyslíku přes stěnu trubky, čímž chrání kovové části systému, jako jsou oběhová čerpadla nebo rozdělovače, před korozí. Zároveň propůjčuje trubce lepší tvarovou stálost, protože trubka drží tvar i po ohnutí bez potřeby dalších upevňovacích prvků. Kompozitní trubky jsou oblíbené zejména u instalatérů, kteří oceňují jejich snadnou manipulaci a přesné vedení v podlahové konstrukci.

Méně častou, ale stále používanou variantou jsou trubky z polypropylenu (PP-R nebo PP-RCT). Tyto trubky se vyznačují velmi dobrou chemickou odolností a jsou cenově dostupnější než ostatní alternativy. Jejich nevýhodou je však nižší flexibilita, což komplikuje instalaci v místech, kde je nutné provádět ostřejší oblouky. Spojování polypropylénových trubek probíhá metodou svařování, která vyžaduje speciální nářadí a určitou odbornost, ale zároveň poskytuje velmi pevné a trvanlivé spoje.

V minulosti se pro teplovodní podlahové vytápění používaly také měděné trubky, které jsou dodnes ceněny pro svou výjimečnou tepelnou vodivost a dlouhou životnost. Měď je materiál s prověřenou historií v instalatérství a její použití v podlahovém vytápění přináší velmi efektivní přenos tepla. Nevýhodou měděných trubek je jejich vyšší cena, náročnější instalace a nutnost chránit je před přímým kontaktem s betonem, protože alkalické prostředí cementové směsi může způsobovat korozi. Z tohoto důvodu se měděné trubky při instalaci obalují ochrannou fólií nebo se jinak izolují od okolního materiálu.

Trubky z polyetylenu odolného vůči vyšším teplotám, označovaného jako PE-RT, představují modernější alternativu k PE-X. Na rozdíl od síťovaného polyetylenu nevyžaduje PE-RT žádný chemický ani fyzikální proces síťování, přesto dosahuje srovnatelných parametrů při provozních teplotách typických pro podlahové vytápění. Trubky z tohoto materiálu jsou velmi flexibilní, snadno se zpracovávají a lze je spojovat různými metodami včetně svařování nebo lisovacích spojek. Jejich velkou předností je také to, že při případném ohřevu nad standardní provozní teplotu nedochází k nevratným deformacím, jako je tomu u některých jiných plastových materiálů.

Při výběru trubek pro teplovodní podlahové vytápění je třeba zohlednit nejen materiálové vlastnosti, ale také průměr trubky, tloušťku stěny a rozteč jednotlivých smyček. Nejčastěji se používají trubky s vnějším průměrem 16 nebo 20 milimetrů, přičemž volba závisí na výkonu systému, délce okruhů a teplotním spádu. Správně navržený systém s vhodně zvolenými trubkami zajistí rovnoměrné rozložení tepla po celé ploše podlahy, nízké provozní náklady a dlouhou životnost celé instalace bez nutnosti zásahů do podlahové konstrukce.

Rozdíly oproti klasickému radiátorovému vytápění

Teplovodní podlahové vytápění se od klasického radiátorového systému liší v mnoha zásadních ohledech, a právě tyto rozdíly rozhodují o tom, proč stále více domácností přechází na tento způsob ohřevu interiéru. Zatímco radiátory fungují na principu lokálního šíření tepla z jednoho místa, podlahové vytápění distribuuje teplo rovnoměrně po celé ploše místnosti, a to prostřednictvím sítě speciálních trubek uložených přímo pod podlahou, jimiž proudí teplá voda.

Jedním z nejmarkantnějších rozdílů je způsob šíření tepla. Radiátory ohřívají vzduch v místnosti převážně konvekcí – teplý vzduch stoupá od radiátoru nahoru, ochlazuje se u stropu a klesá zpět dolů. Tento proces vytváří nepříjemné teplotní rozdíly v různých výškách místnosti. U podlahového vytápění dochází k rovnoměrnému sálání tepla z celé podlahové plochy, takže teplota vzduchu je mnohem vyrovnanější od podlahy až ke stropu. Nohy máte příjemně teplé a hlava zůstává v chladnějším vzduchu, což přesně odpovídá přirozeným potřebám lidského těla.

Dalším výrazným rozdílem je teplota teplonosného média. Klasické radiátory vyžadují vodu ohřátou zpravidla na 60 až 80 stupňů Celsia, aby dokázaly dostatečně vytopit místnost. Teplovodní podlahové vytápění pracuje s výrazně nižší teplotou vody, obvykle v rozmezí 30 až 45 stupňů Celsia. Tato skutečnost má zásadní vliv na efektivitu celého systému – nižší teplota média znamená nižší tepelné ztráty při distribuci a zároveň lepší spolupráci s moderními zdroji tepla, jako jsou tepelná čerpadla nebo kondenzační kotle, které dosahují nejvyšší účinnosti právě při nízkoteplotním provozu.

S tím přímo souvisí i energetická úspornost podlahového vytápění. Díky nižší provozní teplotě a rovnoměrnému rozložení tepla lze dosáhnout stejného pocitu tepelného komfortu při nižší teplotě vzduchu v místnosti, než je tomu u radiátorů. Odborníci hovoří o úspoře v řádu několika procent až desítek procent nákladů na vytápění, přičemž přesná hodnota závisí na konkrétní stavbě, jejím zateplení a zvoleném zdroji tepla.

Nezanedbatelný je také estetický a prostorový aspekt. Radiátory zabírají část stěny a omezují rozmístění nábytku, zatímco podlahové vytápění je zcela skryto pod podlahou a nevyžaduje žádné viditelné prvky v interiéru. Místnost tak působí vzdušněji a majitel má plnou svobodu při zařizování.

Nevýhodou oproti radiátorovému vytápění je pomalejší reakce systému na změnu požadované teploty. Podlahová konstrukce akumuluje teplo, a proto trvá delší dobu, než se místnost ohřeje nebo ochladí po změně nastavení termostatu. To klade vyšší nároky na správné nastavení regulace a na předvídání potřeb vytápění. Radiátory naopak reagují rychleji, což může být výhodou v prostorách s nepravidelným provozem.

Instalace teplovodního podlahového vytápění je také podstatně náročnější a nákladnější než montáž radiátorů. Trubky musí být pečlivě uloženy do betonové mazaniny nebo jiné podlahové vrstvy, což vyžaduje odbornou práci a delší dobu realizace. Rekonstrukce stávající stavby je tak mnohem komplikovanější než u radiátorového systému, kde stačí v zásadě připojit těleso na rozvod. Při novostavbách se však tento rozdíl stírá, protože podlahové vytápění lze naplánovat a zabudovat od samého začátku bez výrazného navýšení stavebních nákladů.

Výhody rovnoměrného rozložení tepla v místnosti

Teplovodní podlahové vytápění představuje jeden z nejefektivnějších způsobů, jak dosáhnout skutečně příjemného tepelného komfortu v interiéru. Princip tohoto systému spočívá v rozvodu teplé vody speciálními trubkami uloženými pod podlahou, přičemž celá plocha podlahy se stává jakýmsi velkým radiátorem, který vyzařuje teplo rovnoměrně do celého prostoru místnosti. A právě tato vlastnost je klíčová pro pochopení toho, proč je podlahové vytápění tak oblíbené a proč si jej stále více lidí volí při rekonstrukcích i novostavbách.

Klasické radiátorové vytápění funguje na principu konvekce – vzduch se ohřívá v blízkosti radiátoru, stoupá ke stropu, ochlazuje se a klesá zpět dolů. Tento cyklus sice místnost zahřeje, ale výsledkem je nerovnoměrné rozložení teploty, kdy u stropu bývá výrazně tepleji než u podlahy. Každý, kdo seděl v místnosti s radiátorem, zná ten nepříjemný pocit studeného vzduchu u nohou, přestože termostat ukazuje dostatečnou teplotu. Podlahové vytápění tento problém zcela eliminuje.

Při teplovodním podlahovém vytápění dochází k sálání tepla z celé plochy podlahy, a to rovnoměrně po celém jejím povrchu. Teplo se šíří zdola nahoru přirozeným způsobem, přičemž nejteplejší zóna se nachází právě tam, kde ji lidské tělo nejvíce potřebuje – u podlahy a ve výšce těla. Ke stropu pak teplota mírně klesá, což je přesně opačný efekt oproti konvekčnímu vytápění a zároveň přesně ten, který lidský organismus vnímá jako nejpříjemnější. Odborníci tento stav označují jako fyziologicky optimální rozložení teploty.

Rovnoměrné rozložení tepla v místnosti má přímý dopad na tepelnou pohodu obyvatel. Člověk se cítí příjemně i při nižší teplotě vzduchu, protože sálání z podlahy zahřívá tělo přímo. To znamená, že lze nastavit nižší teplotu na termostatu a přitom dosáhnout stejného nebo dokonce vyššího pocitu tepelného komfortu. Studie ukazují, že při podlahovém vytápění stačí teplota vzduchu o jeden až dva stupně Celsia nižší než při radiátorovém vytápění, aby byl dosažen srovnatelný pocit pohody. A každý stupeň Celsia navíc znamená úsporu energie přibližně šest procent – to je úspora, která se v průběhu topné sezóny výrazně projeví na účtech za energie.

Rovnoměrné teplo v celém prostoru místnosti také znamená, že neexistují chladné kouty ani přehřátá místa v blízkosti topného tělesa. V místnostech s radiátory se lidé nevědomky vyhýbají prostoru přímo pod oknem nebo naopak vyhledávají místa blíže k radiátoru. Při podlahovém vytápění je celá místnost využitelná stejně pohodlně, ať už stojíte u okna, sedíte uprostřed pokoje nebo se pohybujete v jakémkoli jiném místě.

Dalším důsledkem rovnoměrného rozložení tepla je výrazně nižší proudění vzduchu v místnosti. Konvekční vytápění neustále rozvíří vzduch a s ním i prach, roztoče a další alergeny. Podlahové vytápění pracuje tišeji a klidněji, vzduch se pohybuje minimálně, a proto je toto řešení velmi vhodné pro alergiky a osoby s respiračními problémy. Čistota vzduchu v místnosti je tak na výrazně vyšší úrovni než při klasickém způsobu vytápění.

Je také důležité zmínit, že rovnoměrné teplo příznivě působí na stavební konstrukce i podlahové materiály. Při absenci lokálního přehřívání nedochází k takovým teplotním výkyvům, které by mohly způsobovat praskání dřevěných podlah nebo poškozování omítek. Celý interiér je vystaven stabilnímu a rovnoměrnému teplu, což prodlužuje životnost materiálů a snižuje náklady na opravy a údržbu.

Teplovodní podlahové vytápění tak díky svému principu rovnoměrného rozložení tepla přináší výhody, které sahají daleko za pouhý tepelný komfort – ovlivňuje zdraví obyvatel, ekonomiku provozu i dlouhodobý stav celé nemovitosti.

Teplo vycházející z podlahy je jako objetí země samotné – nenápadné, rovnoměrné a hluboce lidské. Teplovodní podlahové vytápění nám připomíná, že nejlepší technologie je ta, kterou nevnímáme, ale jejíž přítomnost nás naplňuje klidem a pohodlím každého dne.

Rostislav Dvořáček

Kompatibilita s tepelnými čerpadly a solárními panely

Teplovodní podlahové vytápění patří dnes k jedněm z nejoblíbenějších způsobů vytápění moderních domů a bytů, a to zejména proto, že dokáže velmi efektivně spolupracovat s alternativními zdroji energie. Právě tato schopnost integrace s tepelnými čerpadly a solárními panely z něj dělá systém, který je nejen komfortní, ale také ekonomicky a ekologicky výhodný na dlouhá desetiletí dopředu.
